Membuat Akun Trial ArcGIS Online dan Penggunaan ArcGIS Online

 Tutorial ArcGIS Online

  1. Pendahuluan

ArcGIS Online merupakan sebuah platform pemetaan dan analisis yang berbabasi cloud. Platform ini dapat digunakan untuk membuat peta, menganalisis data, dan berbagi dan berkolaborasi ( share and collaborate) semua dilakukan secara online.

  1. Membuat Akun Arcgis

  1. Untuk dapat mengakses ArGIS Online sebelumya user harus membuat akun ArcGIS pada link berikut   https://www.esri.com/en-us/arcgis/trial. Isi semua form yang dibutuhkan dalam proses pembuatan akun ArcGIS. Setelah itu klik “START TRIAL”


Gambar 2.1 Halaman Pendaftaran Free Trial

  1. Setelah mengisi form sudah tersubmit ESRI akan mengirimkan email aktivasi ke alamat email yang sudah di registrasi sebelumnya. SIlahkan mengecek inbox masing – masing dan klik link aktivasi


Gambar 2.2 Link yang ada di email

  1. Link aktivasi akan mengarahkan ke dalam sebuah page untuk melengkapi infomasi akun ArcGIS

Gambar 2.3 Halaman Informasi Akun

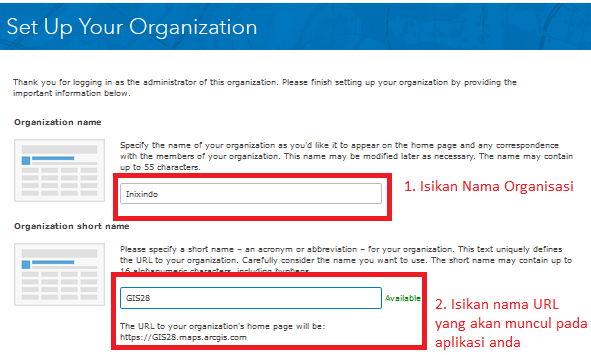

  1. Setelah melengkapi informasi akun, tampilan browser akan mendirect ke page “Setup Organization”.


Gambar 2.4 Halaman Set Up Organisasi


  1. Piih Save 🡪 Continue with ArcGIS Online

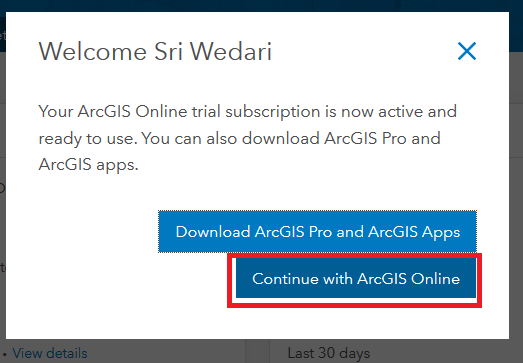

Gambar 2.5 Pop up notifikasi subscription ArcGIS Online


  1. Dalam pemanfaatan ArcGIS online dan Service ESRI lainya sepeti tools analisis, storage, dan content lainya ESRI menerapakan system credit. Semakin banyak kita memanfaatkan service yang credit kita akan berkurang. Untuk medapatkan credit tambahan kita harus menambahan credit kembali dengan cara membeli paket yang telah disediakan oleh ESRI. Jumlah credit yang ada pada suatu akun dapat di lihat pada tab Organzation.

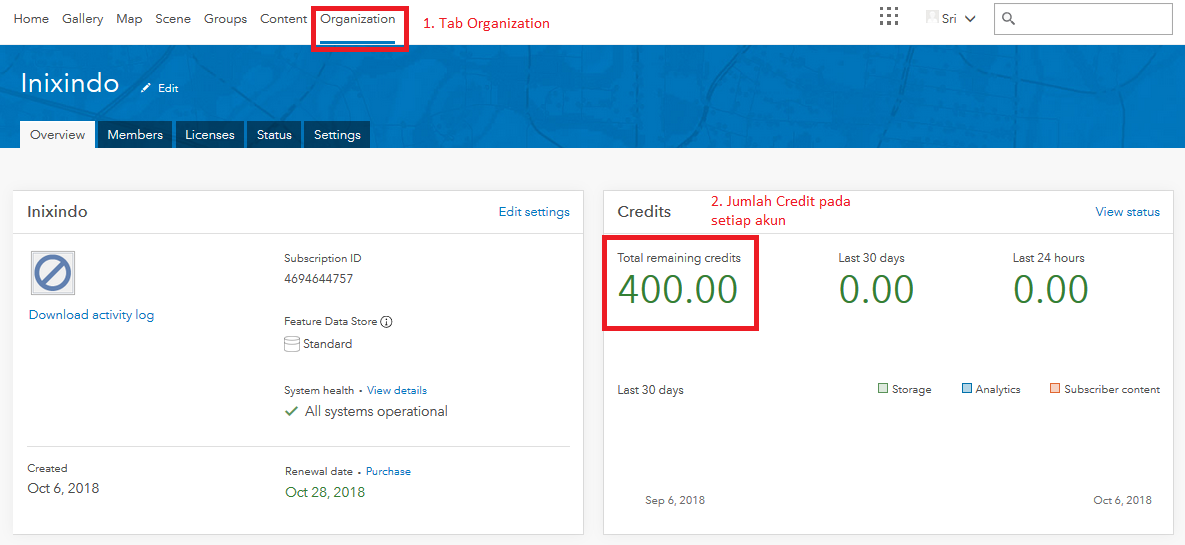

Gambar 2.6 Credits yang tersedia

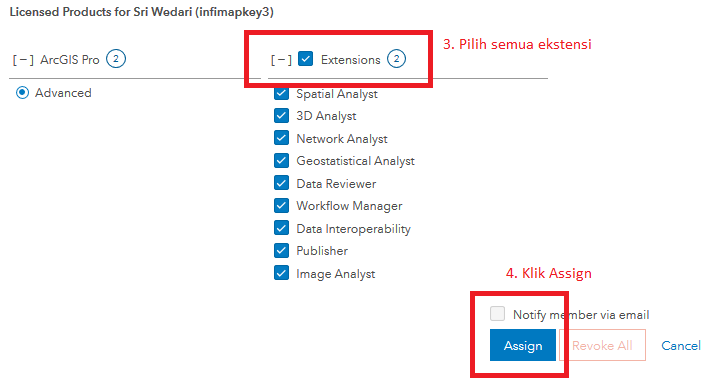

  1. Langkah selanjutnya adalah mengaktivasi Licenses extension seperti spatial analyst, 3D Analyst, dll.  Pilih tab Licenses 🡪 Configure Licenses . Chek all extention 🡪 Assign

Gambar 2.6 Licenses yang aktif


Gambar 2.7 Mengaktifkan semua ekstensi

  1. Membuat Maps dan Menambahkan Data

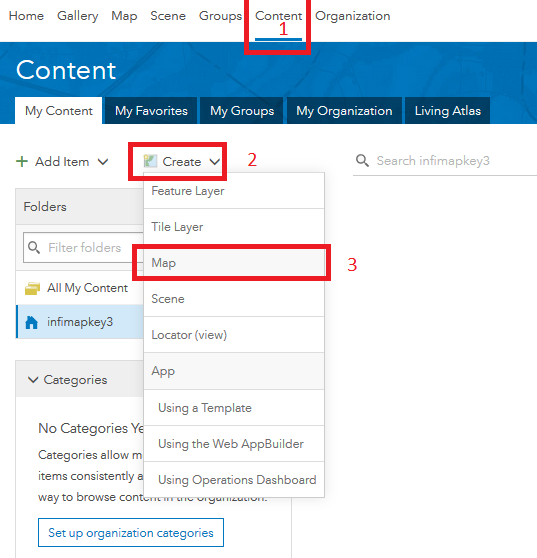

  1. Klik Tab Content 🡪 Create 🡪Map

Gambar 3.1 Memulai pembuatan peta


  1. Untuk Studi Kasus kita akan membuat Map Lokasi Gempa Palu. Isikan Form Create Map sesuai dengan gambar di bawah ini.


Gambar 3.2 Form Informasi Peta



  1. Langkah Selanjutnya adalah meng –upload data  shapfile (SHP) .

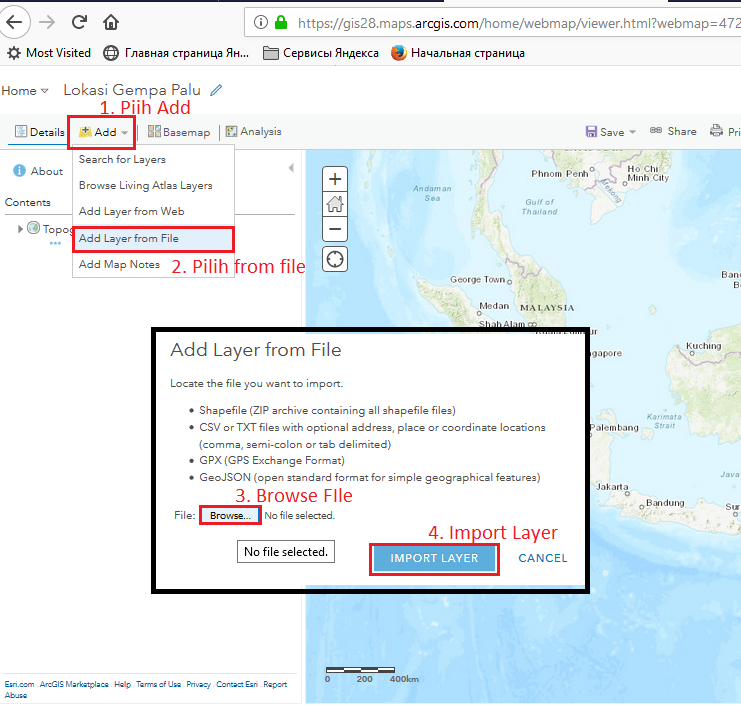

Gambar 3.3 Menambah layer ke peta

Data yang akan di upload adalah data shpfile TItik Gempa di palu. Sebelum diupload data shapfile terlebih dahulu di zip sesuai dengan ketentuan tipe data yang bisa di upload dengan mengunakan arcgis online.

Gambar 3.4 Proses upload titik gempa

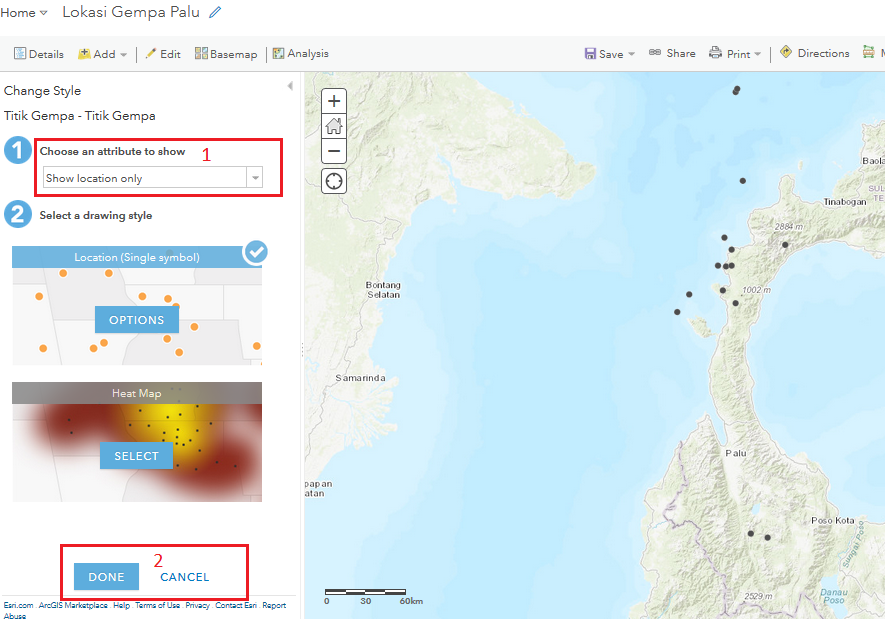

  1. Setelah data selesai di upload pilih simbologi 🡪 Show location only 🡪Done


Gambar 3.5 Mengatur atribut dan penampilan titik gempa

  1. Berikut merupakan hasil dari data yang sudah di upload


Gambar 3.6 Hasil titik yang diupload

  1. Mengatur Simbologi Peta

Pada tahap sebelumya data yang sudah di upload di tampilkan dalam simbologi Show Location Only, artinya hanya menunjukan lokasinya saja. Selanjutnya data akan di simbologikan dengan teknik Gradasi

Membuat Gradasi dari titik gempa artinya symbol yang akan muncul pada Map warnanya akan mewakili satu nilai dan terstruktur dari nilai yang tinggi ke rendah ataupun sebaliknya. Contoh kita akan membuat titik gempa dengan gradasi warna dimana makin gelap suatu titik warnanya mewakili magnitudo gempa yang tertinggi.


  1. Pilih change style pada layer titik gempa

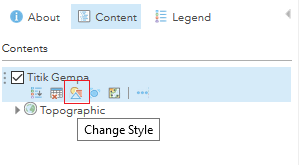

Gambar 4.1 Mengubah Simbologi

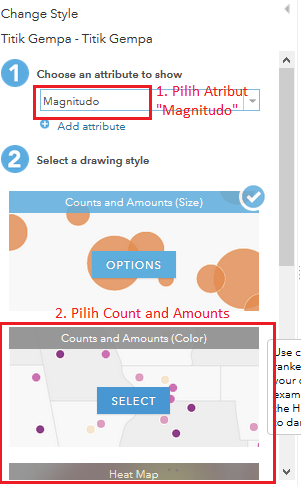

  1. Pilih Atribut To Show  🡪Magnitudo, Drawing Style 🡪 Count And Amount

Gambar 4.2 Set up Simbologi



  1. Dalam Menu Symbol yang harus di atur adalah Shape (Bentuk dan ukuran), Fill (Warna Gradasi), dan Outline (Warna dan Ukuran)

Gambar 4.3 Pengaturan bentuk dan warna

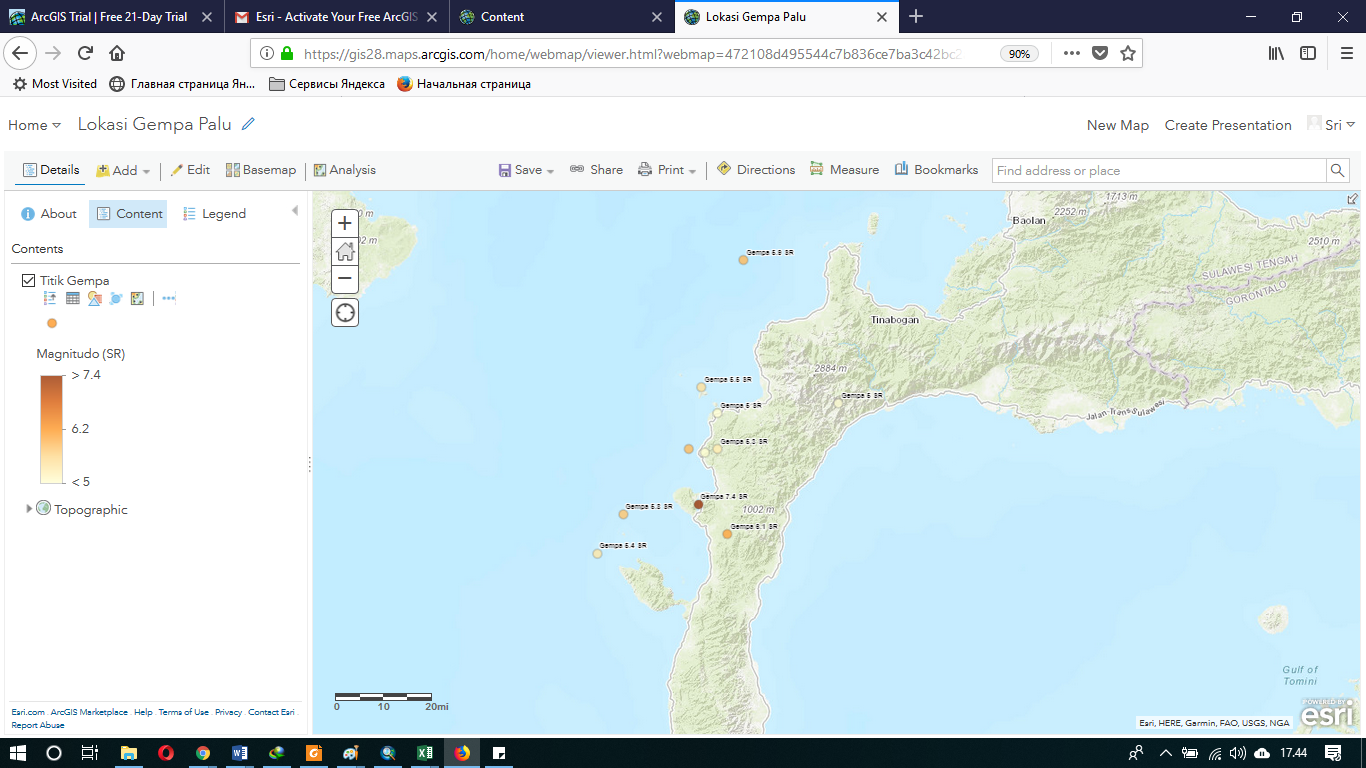

  1. Hasil dari simbologi dengan gradasi adalah sebagai berikut

Gambar 4.4 Hasil tampilan titik setelah dilakukan pengaturan simbologi

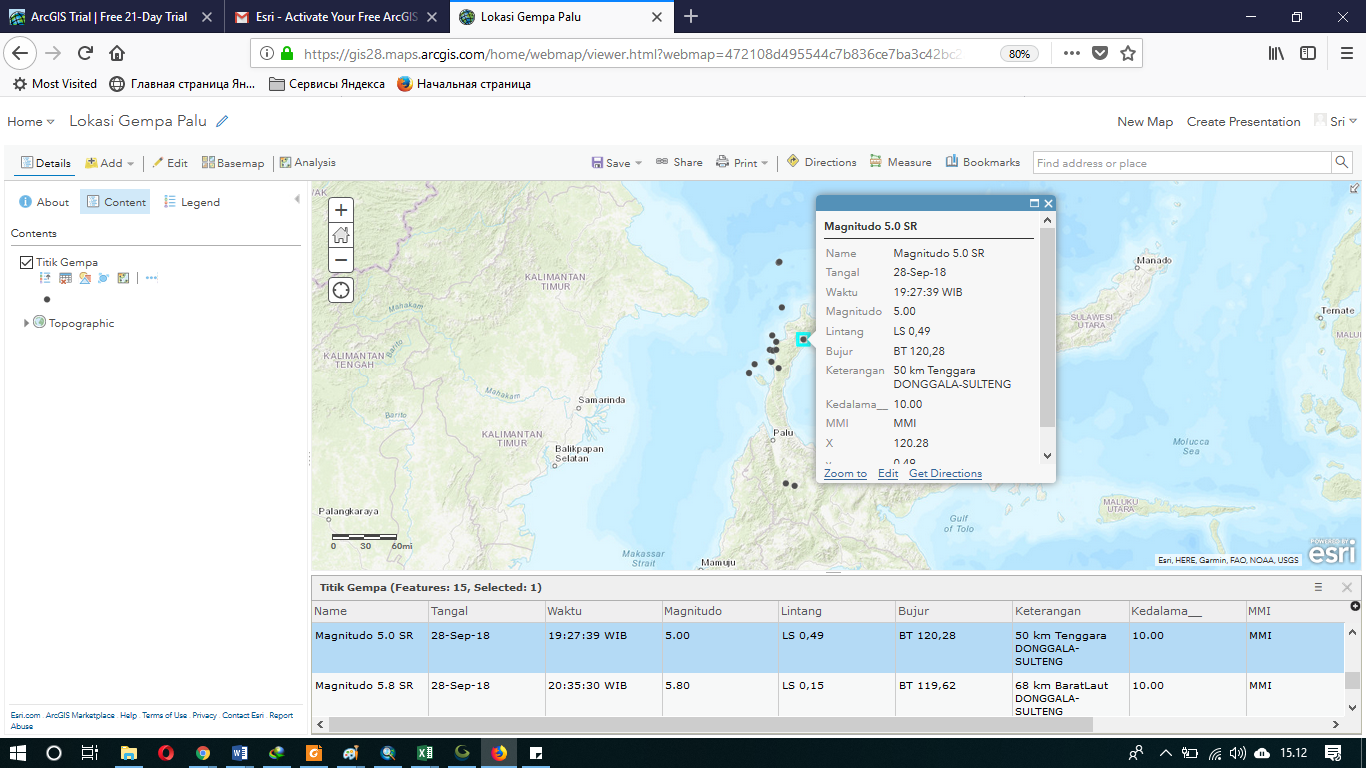

  1. Mengatur informasi dalam Pop up info

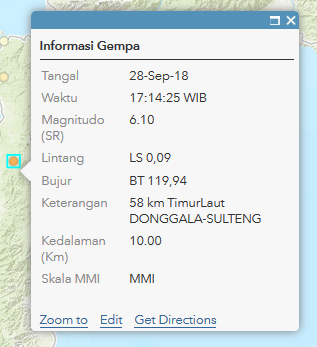

  1. Mengatur Pop Up Info, mengatur informasi apa saja yang akan muncul dan menganti nama kolom sesuai dengan keinginan user


Pop Up sebelum di atur

Pop Up setelah di atur

Gambar 5.1 Perbedaan pop up sebelum dan sesudah diatur


  1. Pilih More Option 🡪 Configure Pop Up

Gambar 5.2 Memulai pengaturan pop up




  1. Atur informasi apa saja dan nama kolom yang akan dirubah

Gambar 5.3 Informasi yang akan ditampilkan

  1. Mengatur Label

Mengatur label peta pada titik gempa yang di ambil dari field “Magnitudo”

  1. Pilih More option 🡪 Create Label 🡪 Pilih New Expression

Gambar 6.1 Pengaturan label



  1. Tuliskan costum expression seperti berikut 🡪 "Gempa "+ $feature.Magnitudo+" SR"

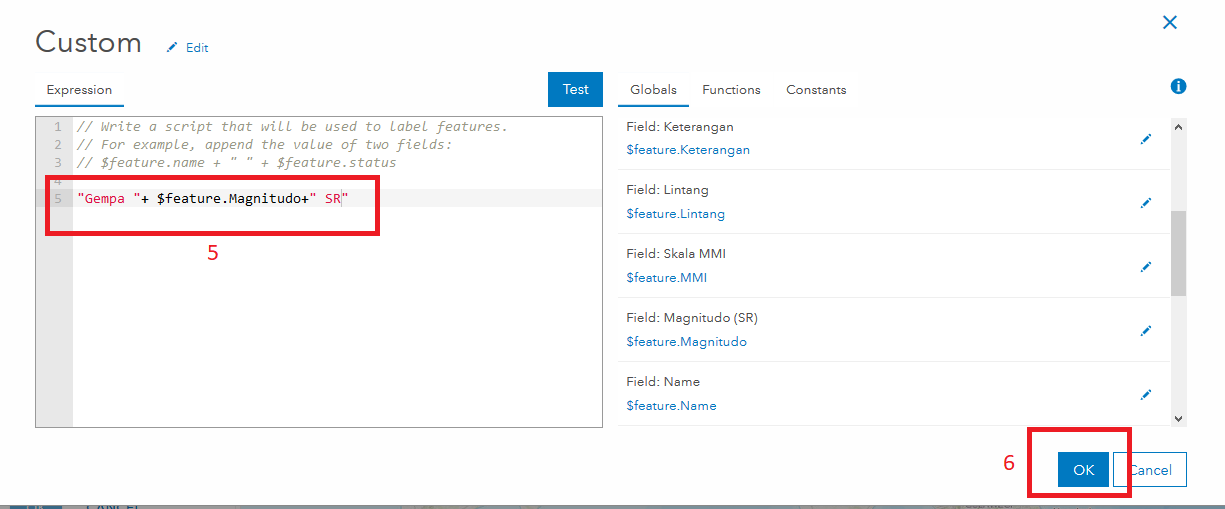

Gambar 6.2 Penulisan ekspresi label


  1. Tampian Map setelah pengaturan label adalah sebagai berikut

Gambar 6.3 Hasil penampilan label pada peta


  1. Mengantur Base Map

Ada berbagai macam pilihan Base Map yang sediakan oleh Esri, untuk memilih base map adalah sebagai berikut.

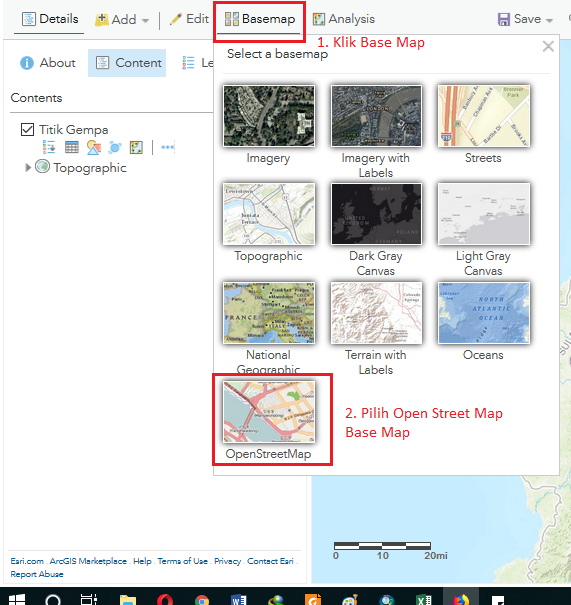

Gambar 7.1 Mengubah basemap

Gambar 7.2 Penampilan peta setelah basemap diubah

Google Map juga bisa dimanfaatkan kedalam Base Map baik yang berupa street ataupun imagery namun service dari google berbentuk tile map.

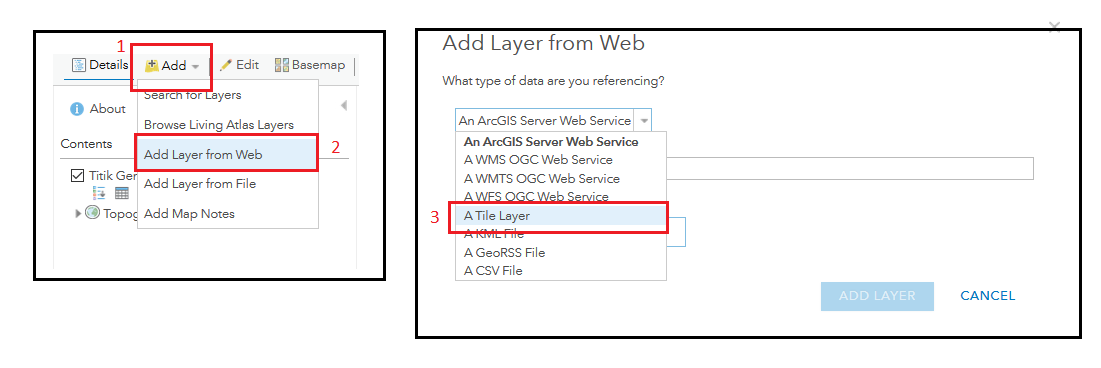

Add Layer from web 🡪 pilih Tile Layer

Gambar 7.3 Memulai menambah layer google


Copy URl untuk Google Stret 🡪  http://mt0.google.com/vt/lyrs=m&x={col}&y={row}&z={level}. Isikan Title dan Credit 🡪Add Credit

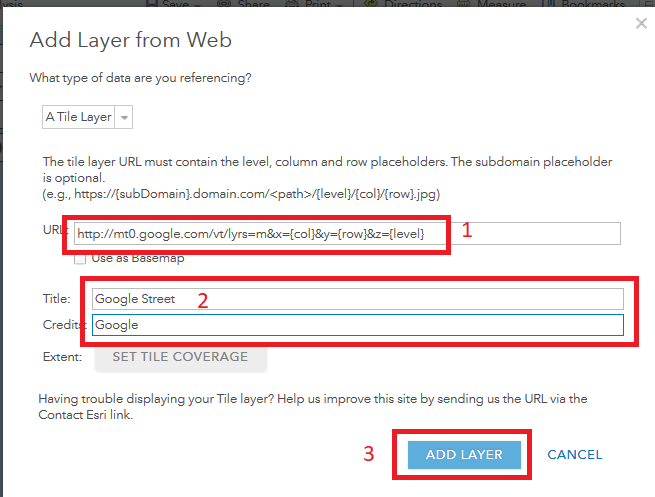

Gambar 7.4 Memasukkan link basemap

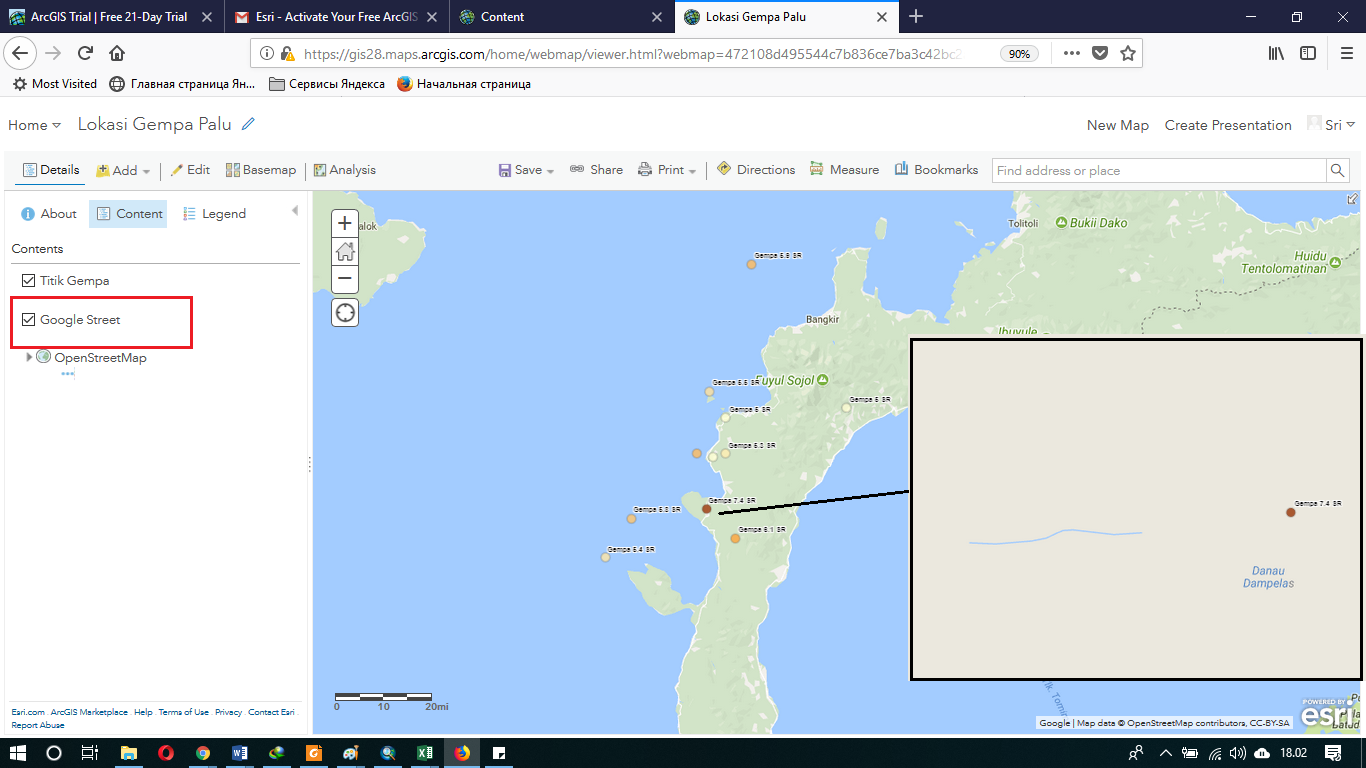

Gambar 7.5 Penampilan peta dengan basemap google

Untuk menambahkan Imagery Google Map tambahkan URl :   http://mt0.google.com/vt/lyrs=s&x={col}&y={row}&z={level}


  1. Membuat Web Map

Web Map ArcGIS merupakan tampilan interaktif informasi geografis yang dapat digunakan untuk bercerita dan menjawab pertanyaan mengenai suatu tema dengan peta yang berbasis web. Satu set web map biasanya  berisikan satu paket Base map, kumpulan layer, navigation tool, Exten indicator yang dapat di share kepada pengguna lain atau secara public.

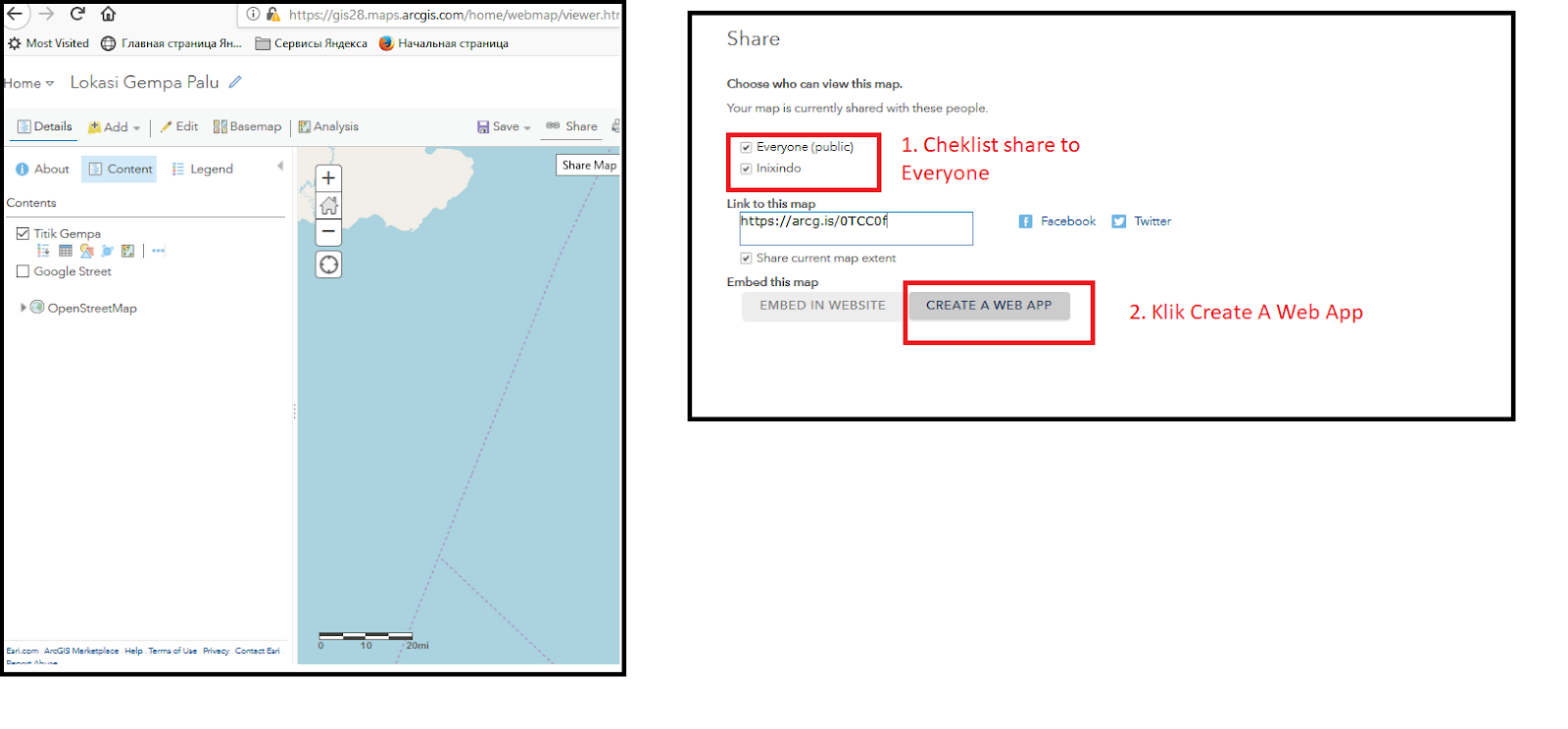

  1. Piih Share Map 🡪 Cheklist Sharea to everyone 🡪Create A Web App

Gambar 8.1 Memulai membuat webmap



  1. Pilih Configurable Tab 🡪Template Basic Viewer🡪Create Web App

Gambar 8.2 Memilih template


  1. Pilih Launch Web App

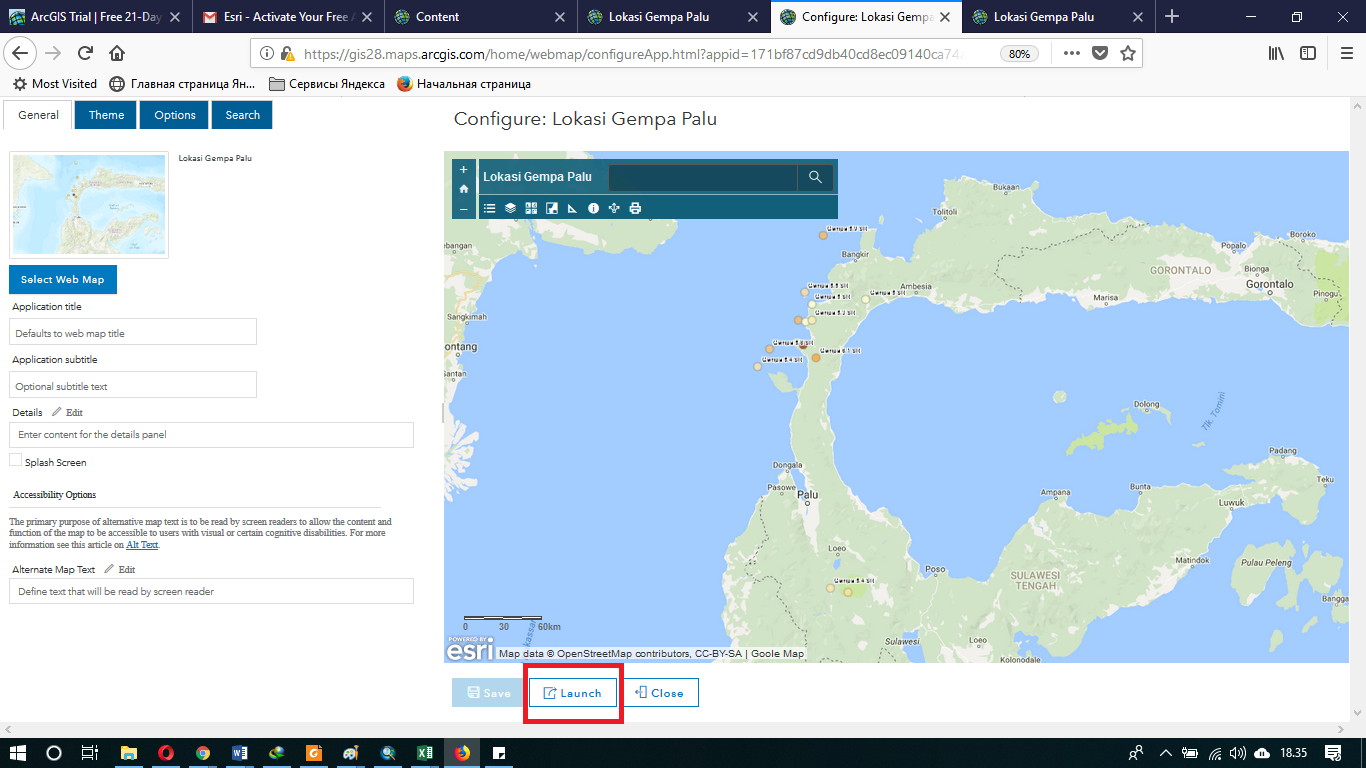

Gambar 8.3 Launching Web App




  1. Setelah selesai maka tampilan Web App adalah sebagai berikut

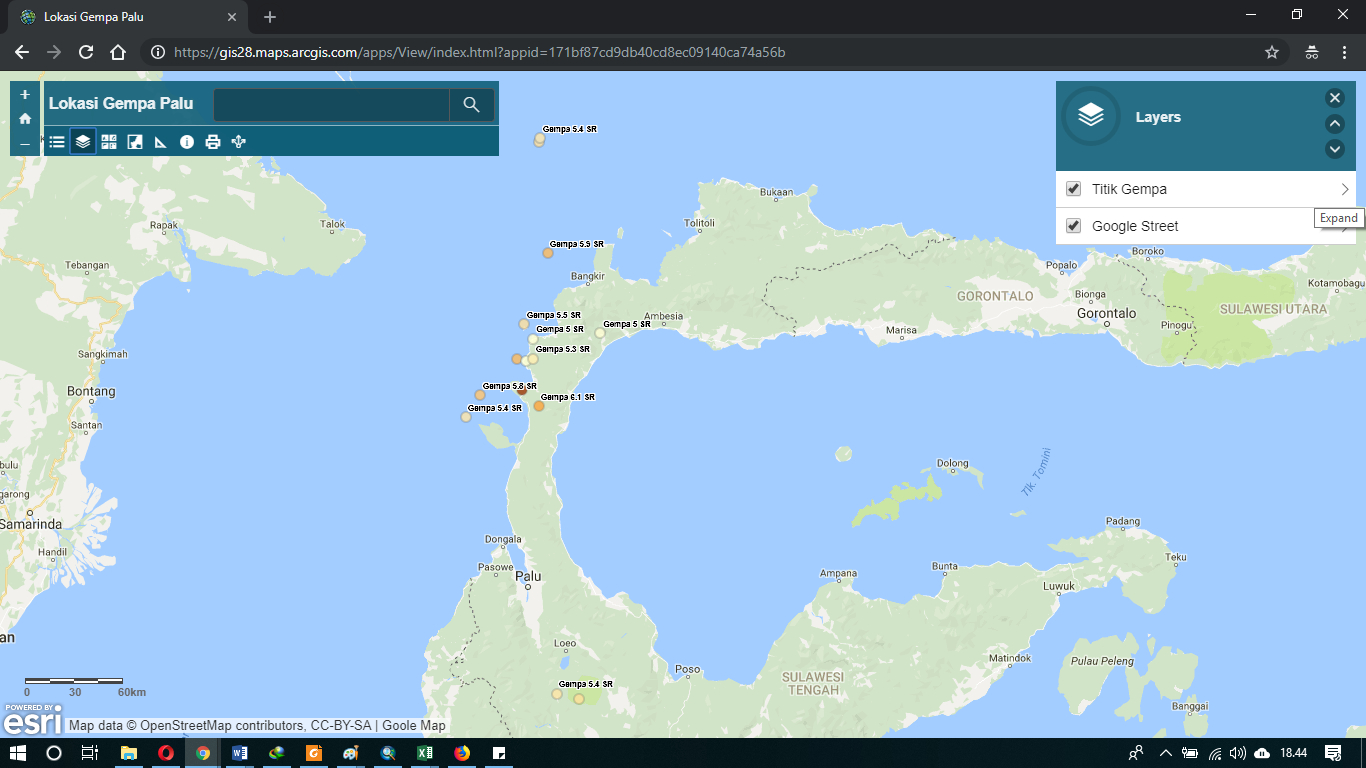

Gambar 8.4 Web App yang sudah terpublish
